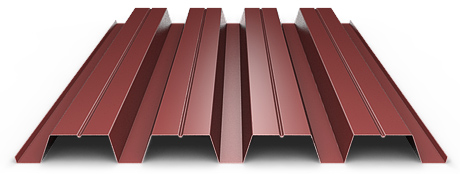

Профнастил H60

Цена:

От 264 руб. за шт.

Полная ширина — 902 мм.
Рабочая ширина — 845 мм.
Высота профиля — 60 мм.
Толщина листа — 0,5 – 1,0 мм.

Самовывоз со склада - Бесплатно
Доставка от 4500 руб.

Доступные цвета:

RAL 9003 RAL 9003	RAL 9002 RAL 9002	RAL 9006 RAL 9006	RAL 1015 RAL 1015	RAL 1014 RAL 1014	RAL 7004 RAL 7004	RAL 5005 RAL 5005	RAL 3003 RAL 3003	RAL 1018 RAL 1018	RAL 1036 RAL 1036	RAL 3005 RAL 3005	RAL 3009 RAL 3009
RAL 3011 RAL 3011	RAL 5002 RAL 5002	RAL 5021 RAL 5021	RAL 5024 RAL 5024	RAL 6002 RAL 6002	RAL 6005 RAL 6005	RAL 6019 RAL 6019	RAL 6020 RAL 6020	RAL 7005 RAL 7005	RAL 7024 RAL 7024	RAL 8017 RAL 8017	RAL 8019 RAL 8019

Описание

Сфера применения

ВРК1 предлагает купить профнастил H60 по низкой цене с доставкой по Москве и всей России или самовывозом с ближайшего склада. Узнать стоимость доставки и заказать профилированный лист H60 вы можете позвонив по бесплатному номеру +7 (495) 763-60-71 или заказав обратный звонок.

Согласно ГОСТу Р 52146-2003 для изготовления профнастила Н60 используется оцинкованная сталь толщиной от 0,7 до 0,9 мм, покрытая полимером. Согласно ГОСТу Р 52246-2004 применяется холоднокатаная оцинкованная сталь. Технические характеристики и процесс изготовления соответствуют ГОСТ 24045-94. Отличительная особенность — высота трапецеидального профиля, что значительно увеличивает несущую способность кровельного материала. Профлист Н60 производится длиной от 1,0 до 12,0 м.

Технические характеристики

В осевом направлении вдоль главных гофр располагаются ребра жесткости, что увеличивает несущую способность профиля Н60 и прочность.

Профлист Н60

Тип	Высота профиля, мм	Ширина полная, мм	Ширина рабочая, мм	Ширина заготовки, мм	Толщина листа, мм	Масса 1м длины, кг	Масса 1 м2 полной ширины, кг
H-60x845-A H-60x845-B	60	902	845	1250	0,5	5,4	4,32
					0,55	5,9	4,72
					0,7	7,4	5,92
					0,8	8,4	6,72
					0,9	9,3	7,44
					1,0	10,3	8,24

Графики нагрузок. Предоставлено ЦНИИПСК им.Мельникова

Однопролетная схема H-60x845-A

Толщина,мм	Длина, м
	2	2,5	3	3,5	4	4,5
0,5	333	213	148	103	69	49
0,55	378	242	168	117	78	55
0,7	657	420	292	187	125	88
0,8	797	510	337	212	142	100
0,9	941	602	378	238	159	112
1	1008	645	395	249	167	117

Расчетная нагрузка принята по расчету на прочность в пролете

Двухпролетная схема H60 x 845-A

Толщина,мм	Длина, м
	2	2,5	3	3,5	4	4,5
0,5	200	160	134	115	100	88
0,55	239	191	159	136	119	98
0,7	370	296	247	211	185	147
0,8	471	377	314	269	214	169
0,9	581	465	388	316	242	191
1	702	562	446	328	251	198

Расчетная нагрузка для пролетов L=2,0; 2,5; 3,0 (t=0,5-0,9); 3,5 (t=0,5-0,8); 4,0 м (t=0,5-0,7) принята по устойчивости стенки.
Расчетная нагрузка для пролетов L=3,0 (t=1,0); 3,5 (t=0,9;1,0); 4,0 (t=0,8-1,0); 4,5 м принята по расчету на прочность на опоре.

трехпролетная схема H-60x845-A

Толщина,мм	Длина, м
	2	2,5	3	3,5	4	4,5
0,5	228	182	152	130	114	94
0,55	271	217	181	155	136	106
0,7	420	336	280	240	210	170
0,8	535	428	357	306	267	193
0,9	661	529	440	378	302	216
1	798	638	532	410	314	226

Расчетная нагрузка для пролетов L=2,0 - 3,0; 3,5 (t=0,5-0,9); 4,0 м (t=0,5-0,8) принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,5 (t=1,0); 4,0 м (t=0,9;1,0) принята о расчету на прочность на опоре
Расчетная нагрузка для пролета L=4,5 м принята по деформации

Четырехпролетная схема H - 60x845-A

Толщина,мм	Длина, м
	2	2,25	2,5	2,75	3
0,5	219	195	175	159	146
0,55	261	232	209	190	174
0,7	405	360	324	294	270
0,8	515	458	412	374	343
0,9	636	565	509	462	424
1	768	682	614	558	512

Расчетная нагрузка принята по устойчивости стенки

Однопролетная схема H60 x 845-B

Толщина,мм	Длина, м
	2	2,5	3	3,5	4	4,5
0,5	446	285	164	104	69	49
0,55	495	317	185	117	78	55
0,7	743	475	282	178	119	84
0,8	855	547	334	210	141	99
0,9	968	619	376	237	159	111
1	1004	642	425	268	179	126

Расчетная нагрузка для пролетов L=3,0 - 4,5 м принята по деформации
Расчетная нагрузка для пролетов L=2,0; 2,5 м принята по расчету на прочность в пролете

двухпролетная схема H-60 x 845-B

Толщина,мм	Длина, м
	2	2,5	3	3,5	4	4,5
0,5	200	160	134	109	83	66
0,55	239	191	159	123	95	75
0,7	370	296	247	211	164	130
0,8	471	377	314	260	199	157
0,9	581	465	388	307	235	186
1	702	562	448	329	252	199

Расчетная нагрузка для пролетов L=2,0; 2,5; 3,0 (t=0,5-0,9) м принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,0 м (t=1,0); 3,5 - 4,5 м принята по расчету на прочность на опоре

Трехпролетная схема H60 x 845-B

Толщина,мм	Длина, м
	2	2,5	3	3,5	4	4,5
0,5	228	182	152	130	104	82
0,55	271	217	181	155	118	93
0,7	420	336	280	240	205	161
0,8	535	428	357	306	249	191
0,9	661	529	440	378	294	215
1	798	638	532	411	315	243

Расчетная нагрузка для пролетов L=2,0 - 3,0; 3,5 (t=0,5-0,9) м принята по устойчивости стенки
Расчетная нагрузка для пролетов L=3,5 (t=1); 4,0; 4,5 (t=0,5;0,55) м принята по расчету на прочность на опоре
Расчетная нагрузка для пролета L=4,5 (t=0,7-1,0) м принята по деформации

Четырехпролетная схема H-60x845-B

Толщина,мм	Длина, м
	2	2,25	2,5	2,75	3
0,5	219	195	175	159	146
0,55	261	232	209	190	174
0,7	405	360	324	294	270
0,8	515	458	412	374	343
0,9	636	565	509	462	424
1	768	682	614	558	512

Расчетная нагрузка принята по устойчивости стенки

Строительство быстровозводимых зданий.
Возведения больших промышленных объектов.
Строительство частного жилого сектора.
Для перекрытия пролетов без промежуточных опор шириной до 3-4 м.
Для монтажа несъемной опалубки при устройстве железобетонных перекрытий.
В качестве перекрытий плоских крыш гражданских и промышленных зданий.
Установки диафрагмы жесткости при возведении каркасных сооружений.
Для установки холодных и утепленных перегородок.
Для устройства ограждений временного и постоянного типа.
